Комплект усиления мобильной связи Lintratek KW19L-GDW

Код Товара:
6701
Производители
Наличие:
В наличии

5880.00грн.


Усилители gsm сигнала
Внутренняя антенна для репитера 800-2700 Мгц 3дБ
Сплиттер ZTE 1/2
Аксессуары
Кабель SYWV-50-5 (5 метров)
Кабель SYWV-50-5 (10 метров)
Кабель SYWV-50-5 (20 метров)

Трехдиапазонный ретранслятор Lintratek KW19L GDW предназначен для работы в сетях 2G/3G/4G с операторами Киевстар, Vodafone, Lifecell и Тримоб. Используется для усиления сигнала мобильной связи, как для  обеспечения качественной голосовой связи, так и  увеличения скорости передачи данных.

Lintratek KW19L-GDW способен усиливать сигнал в диапазонах GSM 900 МГц, GSM 1800 МГц, LTE 1800 МГц и WCDMA 2100 МГц, что делает его одним из наиболее универсальных решений для усиления мобильной связи и высокоскоростного 3G/4G интернета в широком спектре частот.

Применяется в зонах со слабым или неуверенным сигналом,  коттеджах, офисах, промышленных объектах, подземных паркингах, в подвальных помещениях, в железобетонных и металлических сооружениях, лестничных клетках многоэтажек.



Преимущества репитера Lintratek KW19L GDW:

  • Работа во всех стандартах связи и широкий охват используемых частот
  • Большая площадь покрытия
  • Современный дизайн, компактные размеры - подходит для жилых помещений
  • Низкое энергопотребление
  • Простота в установке
  • Нет отрицательного воздействия на экологию

Комлект усиления сотовой связи на базе репитера Lintratek KW19L GDW состоит из двух и более антенн, одна из которых устанавливается на улице в зоне наиболее уверенного сигнала и направляется в сторону базовой станции. Сигнал от такой антенны поступает по кабелю на репитер, установленный внутри помещения, а от него раздается на внутренние антенны, установленные внутри помещения, где необходимо обеспечить сотовую связь.

Репитер 900/1800/2100 МГц Lintratek KW19L GDW является мощным профессиональным оборудованием, но также может быть самостоятельно установлен потребителем.

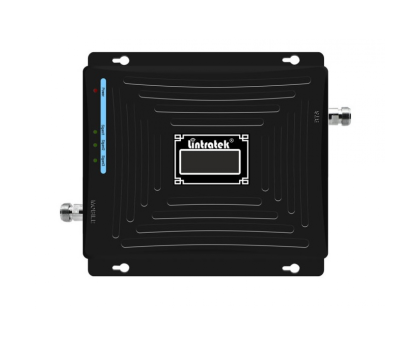

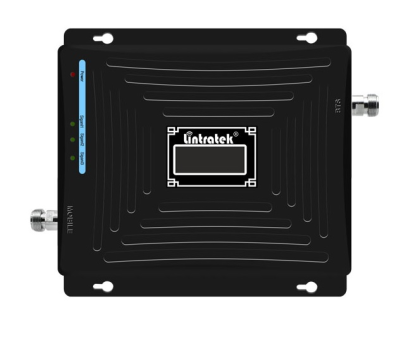

На передней панели ретранслятора расположен дисплей с отображением силы сигнала отдельно по каждой частоте. Это дает возможность визуально оценить качество сигнала мобильной сети и при необходимости переориентировать внешнюю антенну в оптимальном направлении.



Порядок установки репитера:

1) Необходимо установить внешнюю антенну так, чтобы она была направлена на ближайшую вышку мобильного оператора, местом для установки может быть крыша дома или офиса, хорошо закрепленная мачта и т.п. Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне (длина идущего в комплекте с внешней антенной коаксиального кабеля составляет 10 метров);

2) Устанавливаем внутреннюю антенну так, что бы репитер с установленной на него внутренней антенной, находился на расстоянии не меньше 10 метров от внешней антенны, чем больше будет расстояние между антеннами, тем лучше будет качество сигнала;

3) Кабель внешней антенны подключается к разъему BTS, внешняя антенна подключается к разъему Mobile (MS), и только после этого можно подключить репитер к сети питания, в противном случае несоблюдение порядка установки может привести к поломке самого репитера;

4) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.



Обратите внимание!

Внутренняя и внешняя антенны желательно должны быть разделены препятствием, которое не будет пропускать сигнал связи. Важно также разделять горизонтальные плоскости антенн (например: наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае возможен нежелательный эффект эха, когда репитер будет усиливать свой собственный сигнал.



Возможные неполадки:

• Нет сигнала - постарайтесь направить антенну так, что бы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70Дбм, увеличьте дистанцию между внешней и внутренней антеннами.

• Предупреждение: GSM репитер, усилитель мобильной связи не может создать сигнал из ничего. Там где нет никакого покрытия в принципе, работа усилителя сигнала не возможна. Если хоть какой-то слабенький сигнал (может периодический) мобильного оператора будет, то данное устройство превратит его в нормальный для связи.

Характеристики репитера Lintratek KW19L-GDW

Тип устройства Репитер, Усилитель, Трехдиапазонный ретранслятор

Диапазон частот 900 МГц, 1800 МГц, 2100 МГц

Стандарт связи GSM, LTE, WCDMA

Поддержка операторов  - Киевстар, Vodafone, Lifecell, Тримоб

Настройка и контроль параметров системы  ЖК-дисплей с индикатором входного сигнала



Полоса рабочих частот GSM + DCS + WCDMA:

Загрузка 890 ~ ​​915/1710 ~ 1785/1920 ~ 1980 МГц

Выгрузка 935 ~ 960/1805 ~ 1880/2110 ~ 2170 МГц



Коэффициент усиления

• станция-абонент —  65 ± 2 дБ

• абонент-станция — 65 ± 2 дБ

Пульсация в полосе ≤4дБ



Область применения - увеличение покрытия 4G LTE и мобильной связи GSM

Охват: 800-2000 м² (при отсутствии преград в виде стен и перегородок)



Интерфейс подключения N-female

Питание 5 B, 1 А через сетевой адаптер 220 В

Потребляемая мощность <24 Вт

Коэффициент шума при максимальном усилении до 8 дБ

Максимальная выходная мощность, ограничиваемая схемой автоматической регулировки усиления -  19 дБм (50 мВт)

КСВ входов, не более  1,4

Волновое сопротивление входов  50 Ом



Габариты 230 * 180 * 20 мм

Вес 900 грамм

Диапазон рабочих температур, Сº -10 до +55 градусов

Защита от влаги IP40

Влажность <90%

Тип установки Настенная установка



В комплект усиления сотовой связи Lintratek KW19L-GDW входит :

  • GSM/LTE репитер Lintratek KW19L-GDW с блоком питания
  • наружная антенна 12dB все частоты 700-2700MHz (прямоугольный блок);
  • внутренняя раздающая антенна 3dB кругового действия с кабелем 2м (для 2G/3G/4G и покрытием 100-400m² );
  • 10 метров кабеля RG60 для наружной антенны;
  • монтажный комплект;
  • инструкция, упаковка
