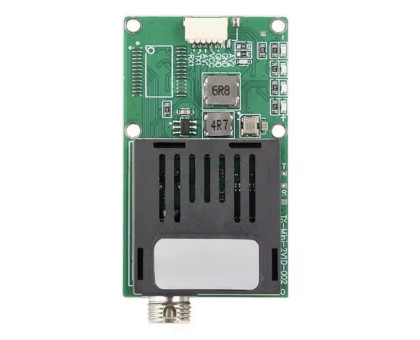

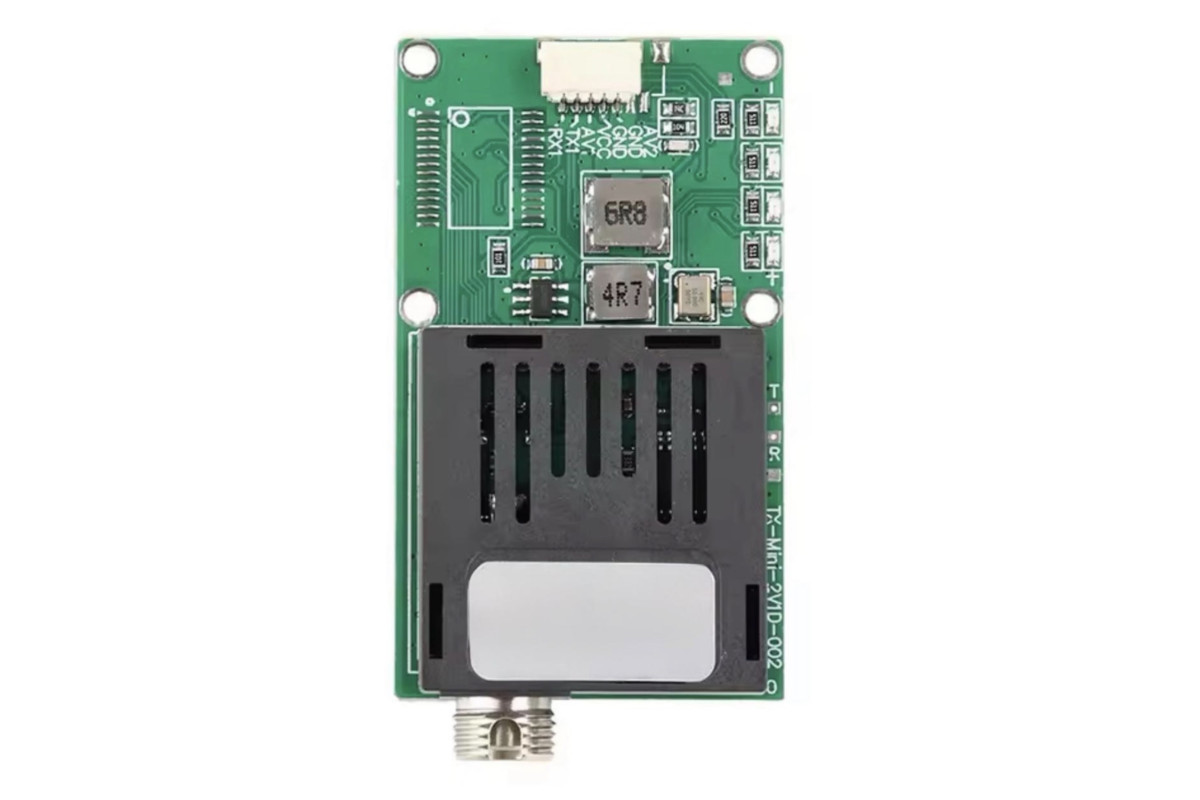

Оптоволоконный модуль 60 км

Оптоволоконный модуль для дронов и FPV-систем — это компактное и надежное устройство для передачи аналогового видео и сигнала TTL на большие расстояния. Модуль обеспечивает стабильную связь, низкий вес и экономичное энергопотребление, идеально подходя для FPV-полетов.

Особенности:

1. Широкий диапазон питания 5,5–26 В — совместимость с различными аккумуляторами, стабильная работа на дроне.

2. Дальность передачи до 60 км — надежная оптоволоконная связь без потерь для FPV-управления.

3. Компактные размеры и малый вес — 50×29×13 мм, минимальная нагрузка на дрон.

4. Двухволновая оптоволоконная связь — 1310 нм для воздушного модуля и 1550 нм для наземного, высокая стабильность сигнала.

5. Световые индикаторы — питание, оптоволокно, видеосигнал и данные.

Технические характеристики:

• Источник питания: DC 5,5–26 В (батарея 2S–6S)

• Потребляемая мощность: 5 Вт

• Интерфейс связи: MX-SH1.0mm-6P

• Оптоволоконный интерфейс: FC (круглый с резьбой)

• Максимальное расстояние передачи: 60 км

• Индикаторы: питание, оптоволокно, видео, данные

• Размер: 50×29×13 мм

Воздушный модуль:

• Длина волны: 1310 нм

• Интерфейс: RX/TX/AV/GND/VCC/GND

• RX: доступ к CRSFTX управления полетом

• TX: доступ к CRSFRX управления полетом

• AV: выходной сигнал на AV-порт

Наземный модуль:

• Длина волны: 1550 нм

• Интерфейс: RX/TX/AV/CC/GND

• RX: прием сигнала CRSFTX

• TX: передача CRSFRX

• AV: выход на дисплей или VTX

Применение:

• Дистанционное управление FPV

• Передача аналогового видео и сигнала TTL

Меры предосторожности:

1. Напряжение не должно превышать 26 В — риск повреждения.

2. Напряжение не ниже 5 В — корректная работа чипа обеспечена.

Комплектация:

• Модуль ×1
