Станция подключения оптоволокна с внешним медиаконвертером

Описание станции подключения оптоволокна с внешним медиаконвертером

Станция подключения оптоволокна с внешним медиаконвертером — это устройство, которое преобразует электрические сигналы в оптические, передающиеся через оптоволоконный кабель. В системах FPV-дронов она выполняет роль высокоэффективного удлинителя между полётным контроллером дрона, видеопередатчиком и наземным приёмником. Благодаря оптоволоконному соединению система обеспечивает стабильный и защищённый канал связи, который позволяет противодействовать средствам радиоэлектронной борьбы (РЭБ и РЕР). Проверенная дальность передачи управления и видеосигнала — до 50 км.

Технические характеристики:

• Тип медиаконвертера: внешний

• Скорость передачи данных: до 1 Мбит/с

• Поддерживаемые стандарты: TTL и S.BUS (для цифровых сигналов)

• Тип волокна: одномодовое (Single Mode)

• Дальность передачи: до 50 км

• Интерфейс данных: разъём GH1.25

• Входное напряжение: 9–18 В

• Протоколы передачи: CRSF, ELRS, TBS

• Поддержка видео: PAL / NTSC

• Разъёмы:

  • DATA: GH1.25 или RJ45

  • VIDEO: GH1.25 или 2×RCA (female)

• Длина волны: 1310 нм / 1550 нм

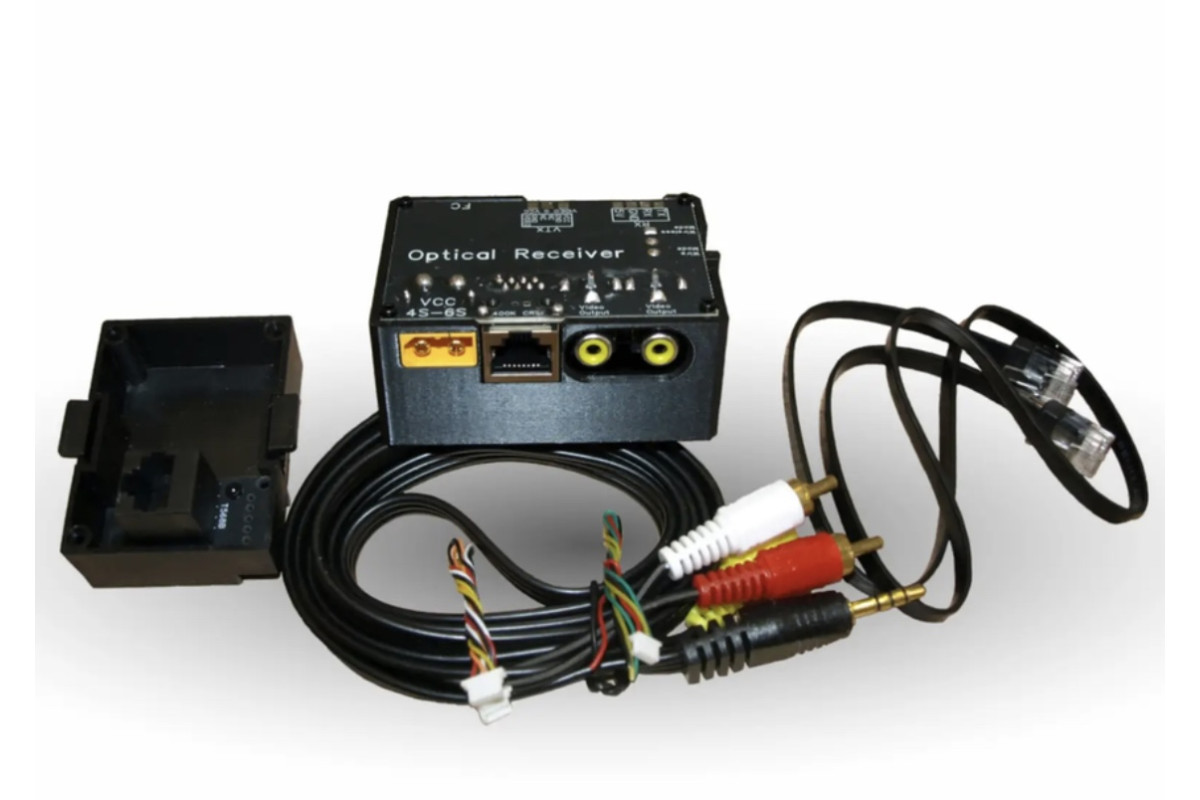

Комплектация:

• Оптоволоконный модуль

• AV-кабель RCA → mini jack (для видео)

• Кабель RJ45 → RJ45

• Кабель GH1.25 (4 pin)

• Кабель GH1.25 (6 pin)

• Адаптер RJ45
