Lintratek KW20L-GDW Репитер

Сучасний три діапазонний підсилювач сигналу Lintratek KW20L-GDW відмінно підійде для посилення слабкого мобільного сигналу в стандартах 2G GSM 900/1800 МГц, 3G UM 4G LTE 1800 МГц. Такий підсилювач сигналу можна використовувати у будь-яких приміщеннях для підвищення якості голосового зв'язку та мобільного інтернету. Lintratek KW20 відмінно працює в мережах українських операторів «Київстар», Vodafone та lifecell, що дозволяє забути про перерву у зв'язку, недодзвінків, перешкод у розмовах та поганій чутності абонента, низької швидкості 4дж інтернату.

Де можна використовувати Lintratek KW20L-GDW?

Пристрій можна використовувати:

• В умовах щільної міської забудови – в зонах, де передача мобільного сигналу утруднюється через високі будівлі. Також у підвальних приміщеннях підземних паркінгах або високих поверхах квартир, офісних центрів.

• У сільській місцевості, де будинки знаходяться далеко від базових вишок мобільних операторів, або є спотворення сигналу через густу рослинність або рельєф місцевості.

Що дозволить вирішити Lintratek KW20L-GDW?

За допомогою репітера голосового зв'язку  Lintratek KW20L-GDW, який допоможе комплексно виправити проблеми з поганою якістю мобільного зв'язку та інтернету. Тому такий репітер є найкращим комплексним рішенням, яке не тільки посилить мобільний зв'язок GSM 2G на частотах 900/1800 МГ, але й збільшити швидкість 3G на частоті 2100 МГц і 4G LTE 1800 МГц інтернету.

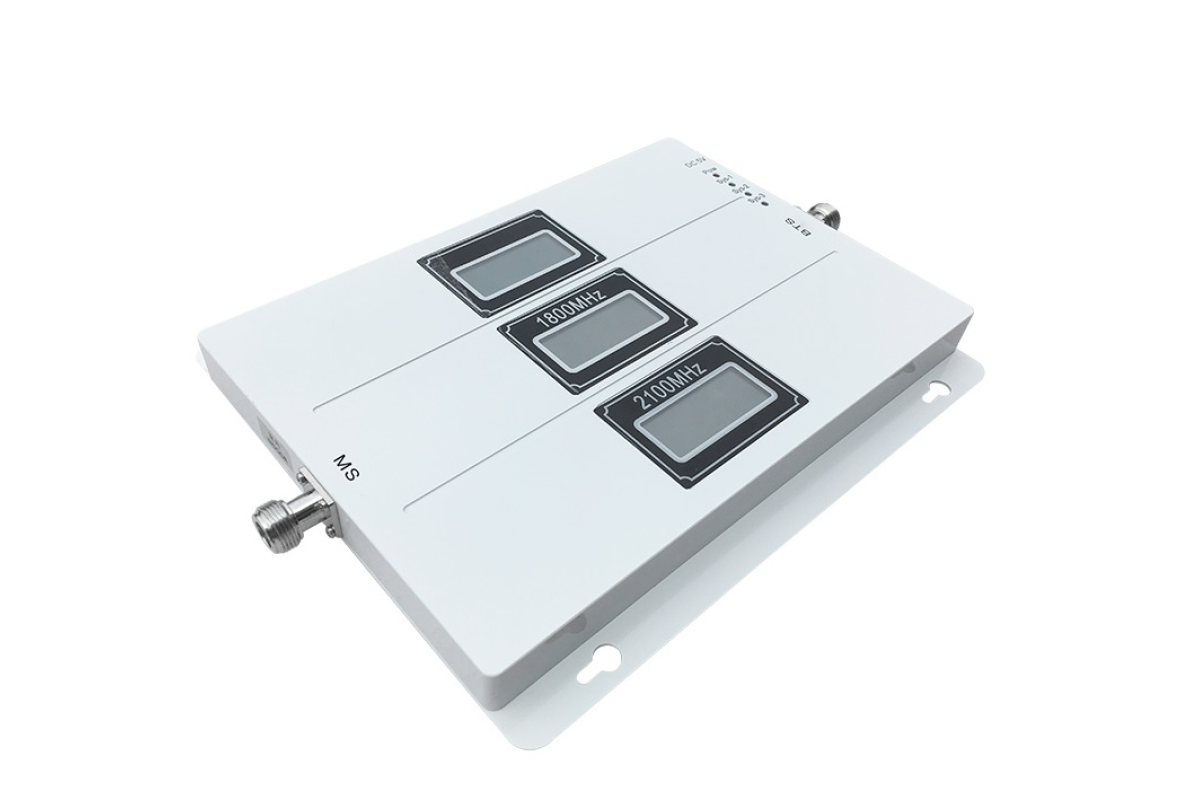

Lintratek KW20L-GDW створений у кращому металевому корпусі із захистом від вологи та пилу IP40. На пристрої є невеликі дисплеї, які візуально показують якість прийому сигналу на кожній частоті. Це зручно, коли вам потрібно точно виставити зовнішню антену на вежу мобільного оператора.

Коефіцієнт посилення репітера порядку до 65 дБ, при цьому площа покриття до 2000м2 (при використанні декількох внутрішніх антен).

Важливо! (Оскільки репітер має велику потужність посилення він може посилювати сам себе що може викликати перешкоди або поломку пристрою. Щоб уникнути даної ситуації вам необхідно рознести зовнішню і внутрішню антену один від одного мінімум на 7 метрів. Також ключовим фактором є товсте перекриття між антенами чим товщі воно ті краще.)

Особливості Lintratek KW20L-GDW

• Робота в усіх частотах мобільного зв'язку в Україні

• Поліпшення якості голосового зв'язку

• Наявність трьох дисплеїв під кожну частоту

• Велика потужність посилення

• Простота встановлення

• Низьке споживання електроенергії

Універсальний широкосмуговий ТРЕХдіапазонний ретранслятор для посилення голосового зв'язку та мобільного інтернету 2G/3G/4G від Київстар, Lifеcell, Тримоб та Vodafone. Площа покриття до 2000 м2.

Використовується для посилення сигналу мобільного зв'язку як забезпечення якісного голосового зв'язку, так і збільшення швидкості передачі даних.

Lintratek KW20L-GDW здатний посилювати сигнал в діапазонах GSM 900 МГц, GSM 1800 МГц, LTE 1800 МГц і WCDMA 2100 МГц, що робить його одним з найбільш універсальних рішень для посилення мобільного зв'язку та високошвидкісного 3G/4G інтернету в широкому спектрі.

Застосовується в зонах зі слабким або невпевненим сигналом, котеджах, офісах, промислових об'єктах, підземних паркінгах, підвальних приміщеннях, залізобетонних і металевих спорудах, сходових клітинах багатоповерхівок.

Перевагами Lintratek KW20L GDW є

• Прекрасне посилення голосового зв'язку та мобільного інтернету стільникових операторів
• Робота в 2G/3G/4G і широке охоплення використовуваних частот
• Площа покриття до 2000 m²
• Сучасний дизайн, компактні розміри – підходить для житлових приміщень.
• Низьке енергоспоживання
• Простота в установці
• Немає негативного впливу на екологію

Комплект посилення стільникового зв'язку на базі репітера Lintratek KW20L GDW складається з двох і більше антен, одна з яких встановлюється на вулиці в зоні найбільш впевненого сигналу і прямує у бік базової станції. Сигнал від такої антени надходить кабелем на репітер, встановлений всередині приміщення, а від нього лунає на внутрішні антени, встановлені всередині приміщення, де необхідно забезпечити стільниковий зв'язок.

Репітер 900/1800/2100 МГц Lintratek KW20L-GDW реалізований у міцному металевому корпусі та оснащений цифровим інформаційним дисплеєм, який відображає рівень посилення кожного з каналів окремо. Таке рішення дозволяє спростити встановлення обладнання, навіть якщо ви не є фахівцем. Можливість оцінити якість сигналу мобільної мережі та за необхідності переорієнтувати зовнішню антену в оптимальному напрямку - безперечно великі переваги при встановленні або налаштуванні обладнання.

Характеристики репітера Lintratek KW20L-GDW

Тип пристрою Репітер, Підсилювач, Тридіапазонний ретранслятор

Діапазон частот 900 МГц, 1800 МГц, 2100 МГц

Стандарт зв'язку GSM, LTE, WCDMA

Підтримка операторів  - Київстар, Vodafone, Lifecell, Тримоб

Настроювання та контроль параметрів системи РК-дисплей з індикатором вхідного сигналу по кожному діапазону частот

Смуга робочих частот GSM + DCS + WCDMA:

Завантаження 890 ~ ​​915/1710 ~ 1785/1920 ~ 1980 МГц

Вивантаження 935 ~ 960/1805 ~ 1880/2110 ~ 2170 МГц

Коефіціент посилення

• станція-абонент - 65 ± 2 дБ

• абонент-станція - 65 ± 2 дБ

Пульсація у смузі ≤4дБ

Область застосування - збільшення покриття 4G LTE та мобільного зв'язку GSM

Охоплення: 800-2000 м² (за відсутності перешкод у вигляді стін та перегородок)

Інтерфейс підключення N-female

Живлення 5 B, 2А через мережевий адаптер 220 В

Споживана потужність <10 Вт

Коефіцієнт шуму при максимальному посиленні до 8 дБ

Максимальна вихідна потужність, що обмежується схемою автоматичного регулювання посилення – 19 дБм (50 мВт)

КСВ входів, не більше 1,4

Хвильовий опір входів 50 Ом

Габарити 200*140*30 мм

Вага 620 грам

Діапазон робочих температур, С -10 до +55 градусів

Захист від вологи IP40

Вологість <90%

Тип установки Настінне встановлення

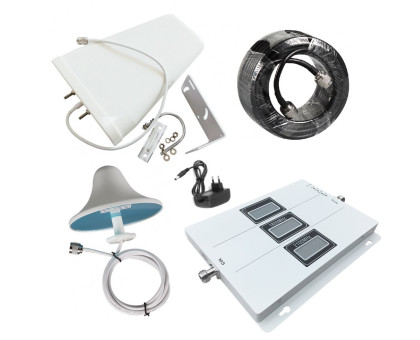

У комплект посилення стільникового зв'язку  Lintratek KW20L-GDW  входить  :

• GSM/LTE репітер Lintratek KW20L-GDW із блоком живлення
• зовнішня антена 12dB всі частоти 700-2700MHz (прямокутний блок);
• внутрішня антена 3dB, що роздає, кругової дії з кабелем 2м (для 2G/3G/4G і покриттям 100-400m²);
• 10 метрів кабелю RG60 для зовнішньої антени;
• монтажний комплект;
• інструкція, упаковка


Чим KW20L-GDW відрізняється від KW20C-GDW?

KW20C може покривати близько 300 кв. м. Він без функції AGC. Це означає, що за наявності перешкод сигналу він не може зменшити посилення, щоб уникнути цієї ситуації.

А KW20L може покривати близько 300–500 кв. м. Це означає, що його можна встановити з 3-5 внутрішніми антенами, щоб покрити велику площу. KW20L з функцією AGC це означає, що краще уникати створення перешкод сигналу.

При самостійному встановленні комплекту посилення стільникового зв'язку Lintratek KW20L-GDW можуть бути корисними такі рекомендації.

Порядок встановлення репітера:

1) Необхідно встановити зовнішню антену у найбільш відкритому просторі і так, щоб вона була закріплена високо над вікном або будівлею на даху чи щоглі та спрямована на найближчу вежу мобільного оператора. Дуже важливо, щоб зовнішня антена знаходилася на вищому рівні по відношенню до внутрішньої антени (довжина коаксіального кабелю, що йде в комплекті із зовнішньою антеною, становить 10 метрів);

2) Коаксіальний кабель підключається до антени, а також до роз'єму BTS у репітері.

При підключенні кабелю до зовнішньої антени, щоб уникнути попадання вологи та кращої безпеки, рекомендується ізолювати підключення роз'ємів ізолентою (йде в комплекті посилення).

3) Репітер закріплюється усередині приміщення на стіні.

4) До репітера підключаємо внутрішню антену в роз'єм Mobile (MS) і заріплюємо її посеред приміщення, де необхідно посилити сигнал, або в зоні, де сигнал стільникового зв'язку буде мати найбільше поширення (наприклад, на сходах між приміщеннями).

Встановлюємо внутрішню антену так, щоб репітер із встановленою на нього внутрішньою антеною, знаходився на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антена, тим краще буде якість сигналу.

Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня - всередині будинку, нижньої частини). В іншому випадку можливий небажаний ефект відлуння, коли репітер посилюватиме свій власний сигнал.

5) Після встановлення всіх антен та під'єднання їх до репітера можна підключити підсилювач сигналу Lintratek до мережі живлення. (Недотримання порядку підключення може призвести до поломки репітера)

6) Репітер готовий до роботи. За кілька хвилин, якщо все правильно підключено, сигнал мобільного оператора буде посилено до максимального рівня.

Можливі неполадки:

• Немає сигналу - постарайтеся направити антену так, щоб вона була максимально точно спрямована на найближчу вежу стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал у зоні зовнішньої антени не слабший за -70Дбм, збільште дистанцію між зовнішньою та внутрішньою антенами.

• Попередження: GSM репітер, підсилювач мобільного зв'язку не може створити сигнал із нічого. Там, де немає ніякого покриття в принципі, робота підсилювача сигналу не можлива. Якщо хоч якийсь слабкий сигнал (може періодичний) мобільного оператора буде, то цей пристрій перетворить його на нормальний для зв'язку.
